Mesure angulaire HEIDENHAIN







Pour la mesure d’angles et selon la précision recherchée, HEIDENHAIN propose deux sortes de systèmes de mesure : les capteurs rotatifs (codeurs) et les systèmes de mesure angulaire (codeurs de précision)

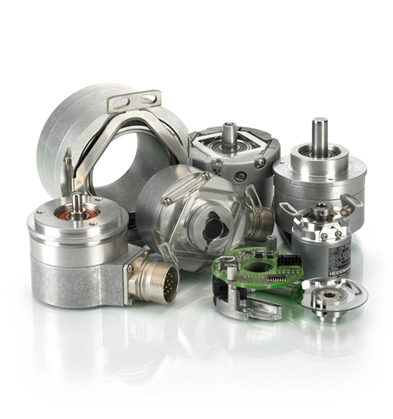

MAM M.A.M. HEIDENHAIN CODEUR CODEURS Mesure angulaire

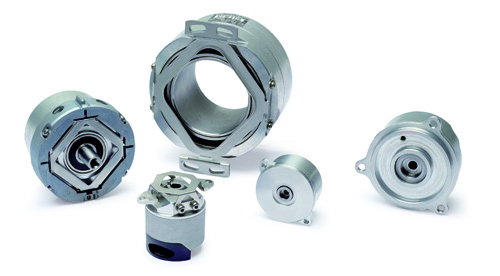

Capteurs rotatifs MESURE ANGULAIRE MAM M.A.M. HEIDENHAIN

Capteurs rotatifs

Les capteurs rotatifs de HEIDENHAIN permettent de mesurer les mouvements rotatifs et les vitesses de rotations. Lorsqu’ils sont associés à des systèmes d’entrainement mécaniques, par exemple des vis ou pignons d’entrainement, ils peuvent mesurer aussi bien des déplacements angulaires que linéaires. Ils sont par exemple utilisés sur des entrainements électriques, des machines-outils, des machines d’imprimerie, des machines à bois, des machines textiles, des robots et des manipulateurs, ainsi que sur différents types d’appareils de métrologie et de contrôle.

  • Typiquement de 50 à 5 000 traits
  • Précision jusqu’à +/- 12’’ (selon le nombre de traits, correspondant à +/- 1/20 de la période de division)
  • Résolution de mesure jusqu’à 0,001°

HEIDENHAIN propose différents capteurs rotatifs répartit de la sorte dans le programme général :

  • Capteurs rotatifs avec roulement, pour montage au moyen d’un accouplement statorique
  • Capteurs rotatifs avec roulement, pour accouplement d’arbre séparé
  • Et capteurs rotatifs sans roulement.

Fichiers 2D et 3D ici.

capteurrotatif

Capteurs rotatifs

Capteurs rotatif heidenhain M.A.M. MAM entrainement electrique

Capteurs rotatif entrainement électrique

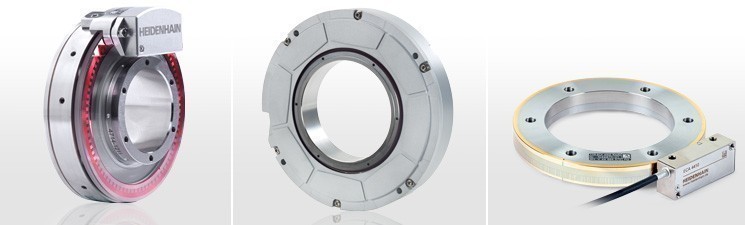

Système mesure angulaire

Les systèmes de mesure angulaire HEIDENHAIN se caractérisent par leurs valeurs de grande précision, de l’ordre de la seconde d’arc, voire plus petit. Ces appareils sont par exemple utilisés sur des plateaux circulaires, des têtes pivotantes de machines-outils, des diviseurs, des tables de mesure angulaire hautement précises, des appareils de métrologie angulaire de précision, des antennes et des télescopes.

  • Typiquement de 9 000 à 180 000 traits
  • Précisions de +/- 5‘’ à 0,4’’
  • Résolutions de mesure jusqu’à 0,00001° ou 0,036’’ ( en incrémental) ou encore 29 bits, soit environ 536 millions de positions par tour (en absolu).

HEIDENHAIN propose différents types de systèmes de mesure angulaire détaillés suivant les thèmes suivants :

  • Systèmes de mesure angulaire RCN, RON, RPN avec roulement et accouplement statorique intégré
  • Systèmes de mesure angulaire ROD avec roulement, pour accouplement d’arbre séparé
  • Systèmes de mesure angulaire ERP sans roulement
  • Systèmes de mesure angulaire ERO, ERA sans roulement
  • Systèmes de mesure encastrables ERM sans roulement
  • Et enfin, les systèmes de mesure encastrables.

Fichiers 2D et 3D ici.

avecroulement

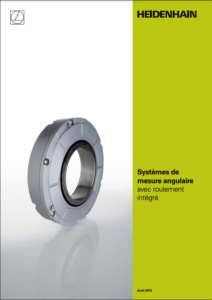

Systèmes de mesure angulaire avec roulement intégré

sansroulement

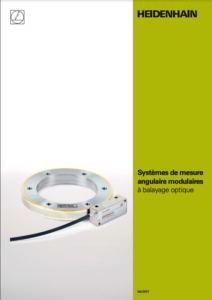

Systèmes de mesure angulaire sans roulement

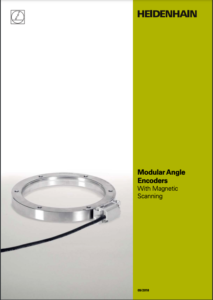

Systeme de mesure angulaire magnétique heidenhain MAM M.A.M.

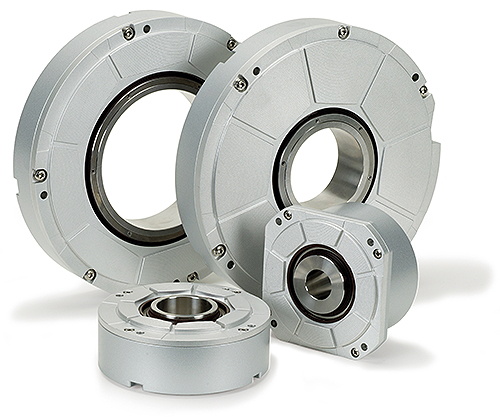

Systèmes de mesure ANGULAIRE HEIDENHAIN MAM M.A.M.
