Mesure angulaire HEIDENHAIN

Systèmes de mesure angulaire

Découvrez tous les systèmes de mesure angulaire de la gamme Heidenhain. Retrouvez des systèmes de mesure angulaire cartérisés, modulaires à balayage optique, modulaires à balayage magnétique et modules de mesure angulaire.

Systèmes de mesure angulaire avec roulement intégré

L’une des principales caractéristiques des systèmes de mesure angulaire HEIDENHAIN est leur très grande précision de système. Cela les rend particulièrement avantageux dans les applications exigeantes pour les machines-outils, les machines à mesurer, les télescopes, les machines à imprimer, etc. Le roulement étant intégré dans le codeur, les roulements des composants de la machine n’ont aucun effet sur la précision de mesure.

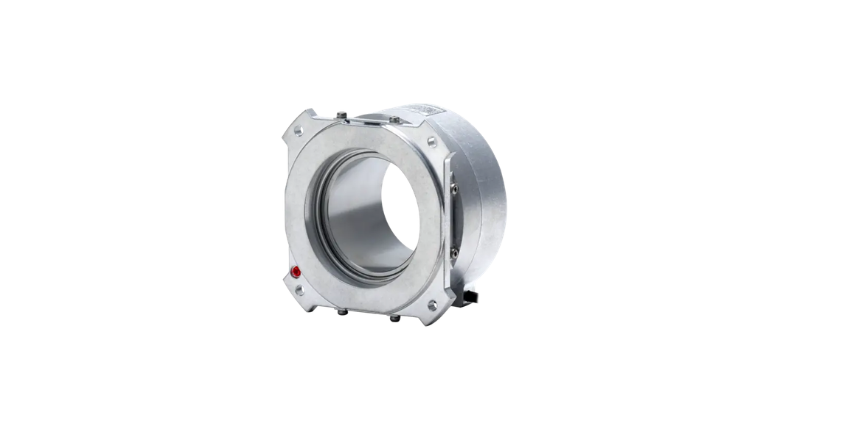

Codeurs angulaires absolus avec roulement intégré et accouplement statorique intégré pour machines-outils

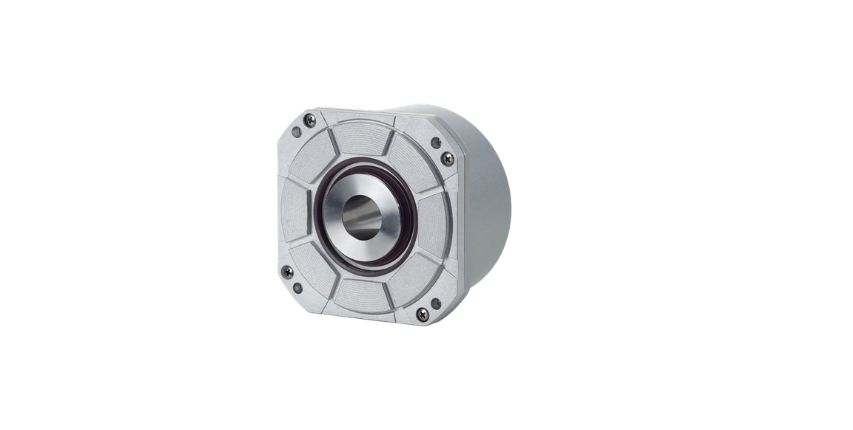

Arbre creux traversant Ø 20 mm / Ø 35 mm

Précision du système ±2,5“ / ±5“

Retrouvez les variantes de la série

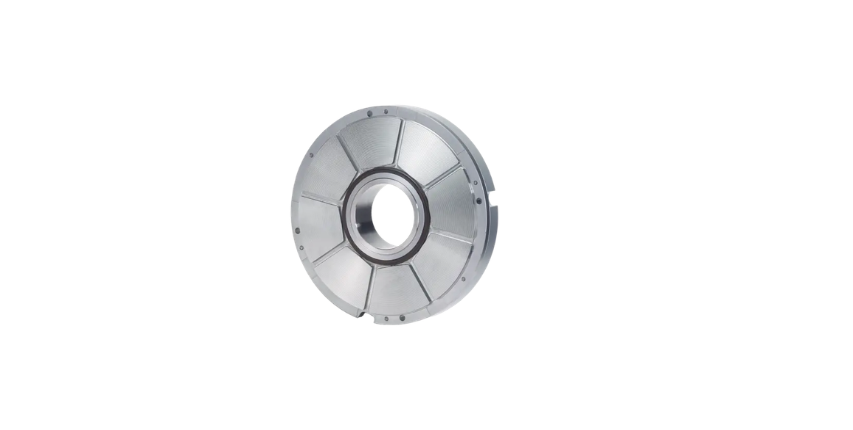

Arbre creux traversant Ø 60 mm / Ø 100 mm

Précision du système ±1″ / ±2″

Retrouvez les variantes de la série

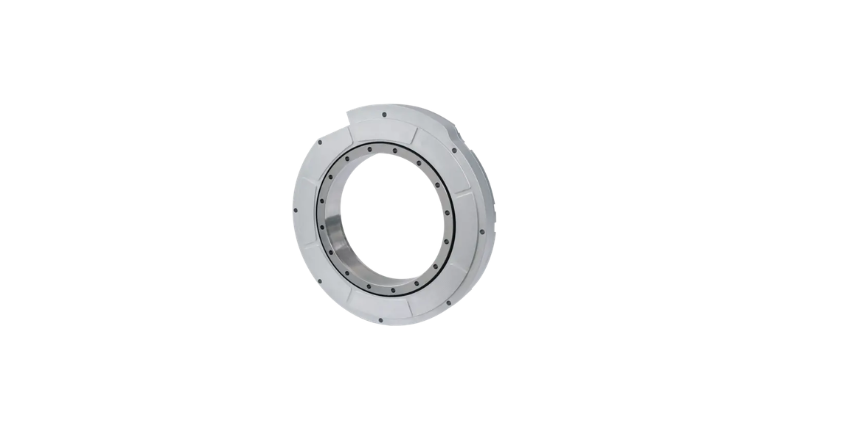

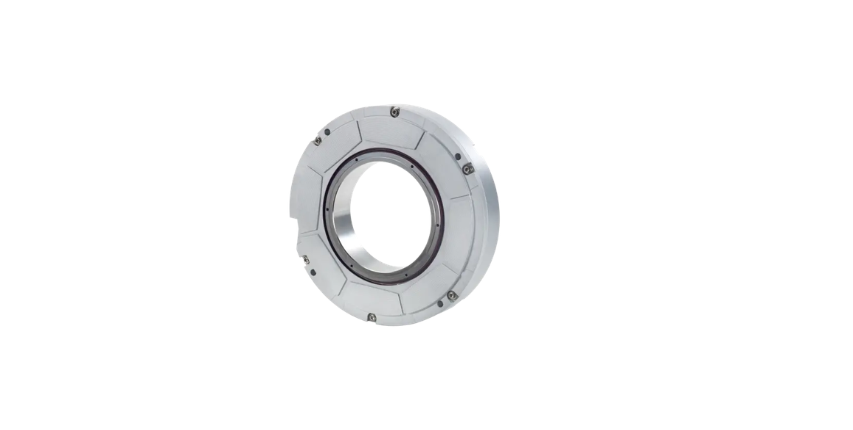

Arbre creux traversant Ø 180 mm

Précision du système ±2″

Retrouvez les variantes de la série

Codeurs angulaires absolus avec roulement intégré et accouplement statorique monté pour machines-outils

Arbre creux traversant Ø 50 mm

Précision du système ±10″

Retrouvez les variantes de la série

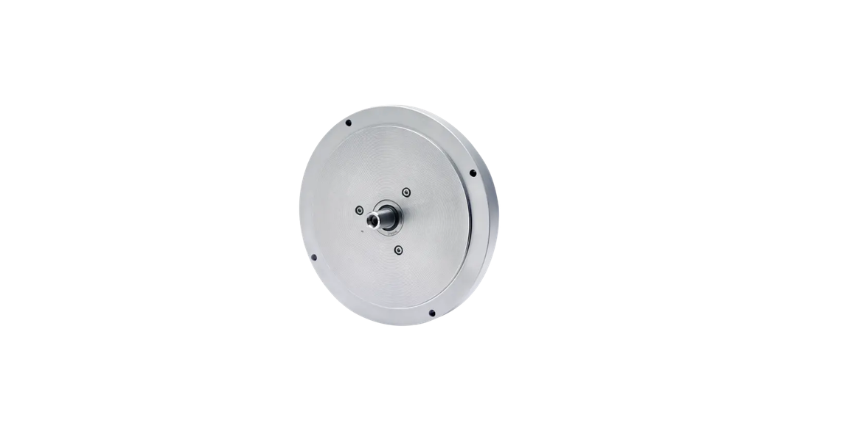

Codeurs angulaires absolus avec roulement intégré pour accouplement d'arbre séparé pour machines-outils

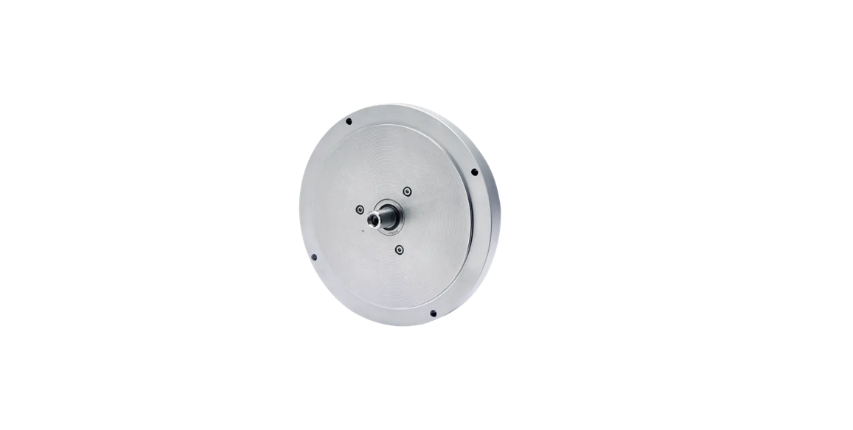

Arbre plein Ø 10 mm

Précision du système ±5″

Retrouvez les variantes de la série

Arbre plein Ø 14 mm

Précision du système ±2″

Retrouvez les variantes de la série

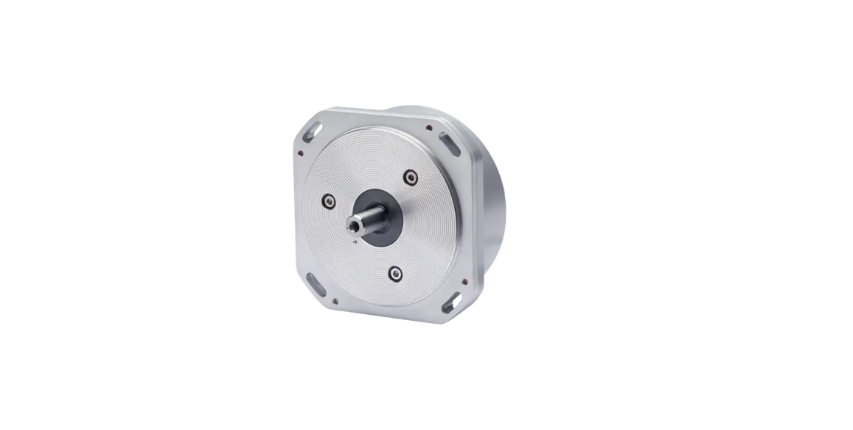

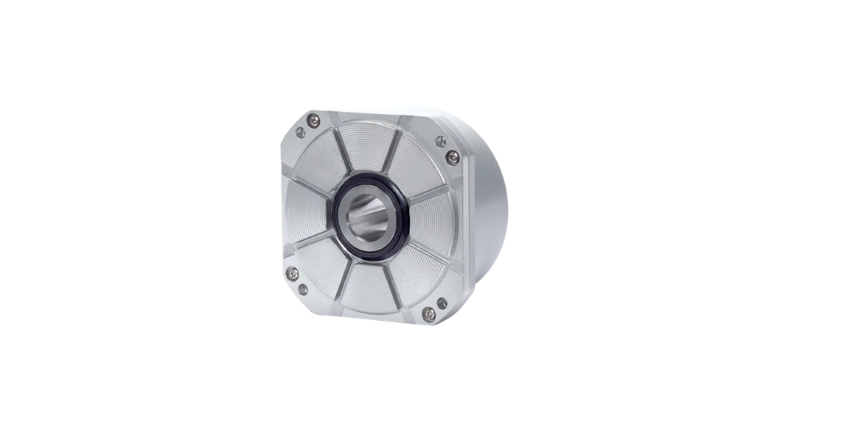

Codeurs angulaires incrémentaux avec roulement intégré pour accouplements d'arbres séparés pour machines-outils

Arbre plein Ø 10 mm

Précision du système ±5″

Retrouvez les variantes de la série

Arbre plein Ø 14 mm

Précision du système ±1″ / ±2″

Retrouvez les variantes de la série

Codeur angulaire incrémental avec roulement intégré et accouplement statorique intégré pour les applications de mesure

Arbre creux borgne Ø 15 mm

Précision du système ±0,4″

Retrouvez les variantes de la série

Découvrez la brochure Systèmes de mesure angulaire avec roulement intégré

Systèmes de mesure angulaire modulaires à balayage optique

Codeurs angulaires avec graduation sur disque de verre

Graduation à réseau de phases sur disque de verre avec moyeu ; vissé sur l’avant de l’arbre

Système-précision : ± 0,9 »

Périodes de signal par tour : 180000

Voir plus de détails

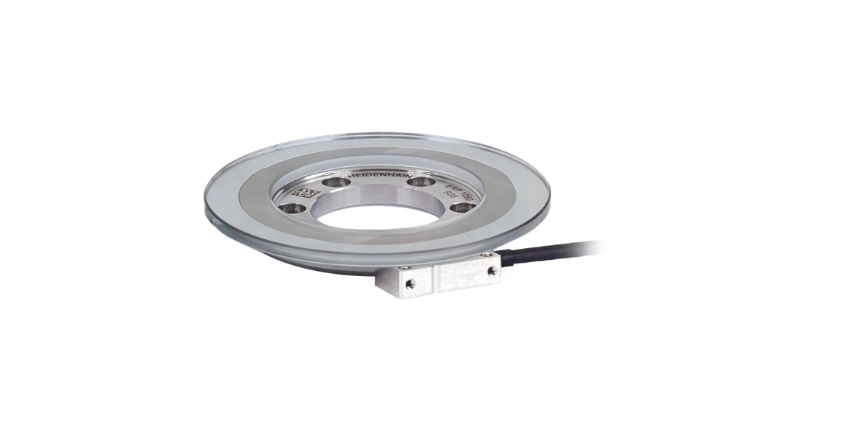

Graduation OPTODUR sur verre

Système-précision : ± 0,9 » à ± 4 »

Périodes de signal par tour : 23000 à 63000

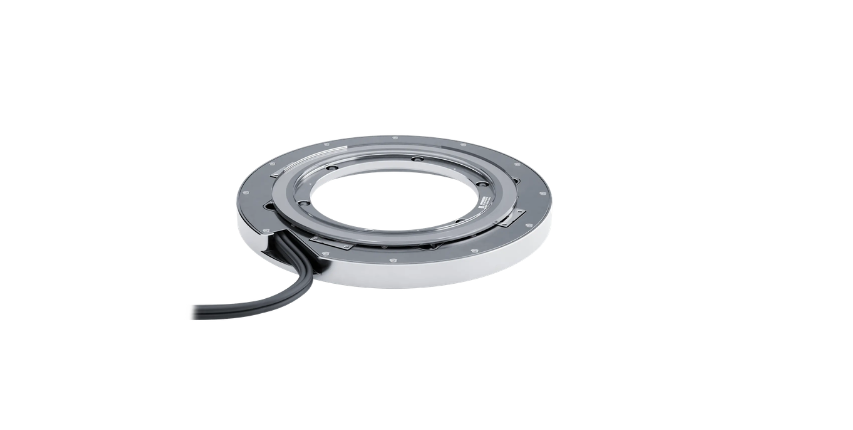

Voir Tambour échelle ERP 1000

Voir Tête de lecture ERP 1000

Réseau de phases SUPRADUR sur verre

Système-précision : ± 8 »

Périodes de signal par tour : 4096

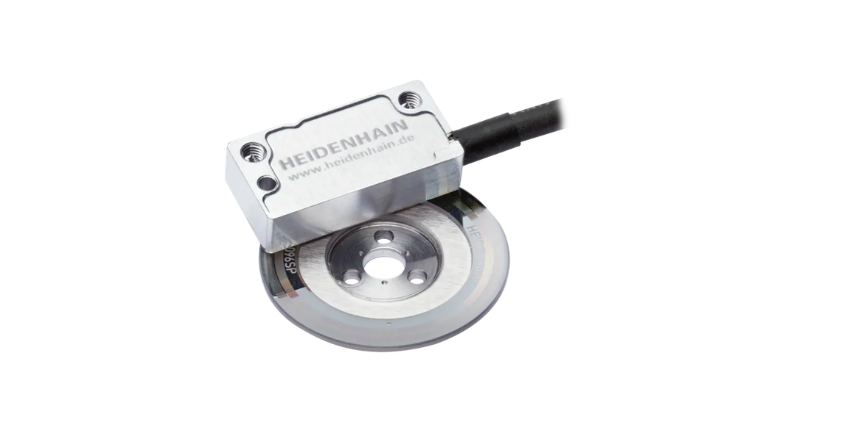

Voir Tambour échelle ERO 2000

Voir Tête de lecture ERO 2000

Codeurs angulaires avec graduation sur tambour gradué en acier

Tambour gradué en acier avec centrage en trois points de haute précision

Système-précision : ± 3 » à ± 1,5 »

Périodes de signal par tour : 8195 à 44000

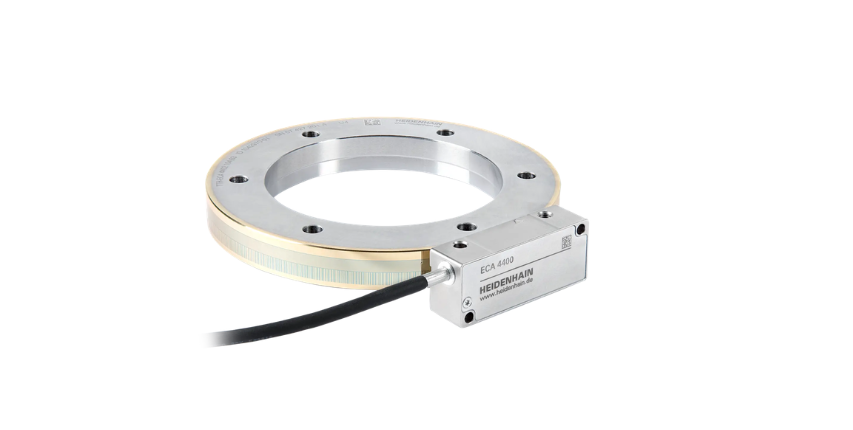

Voir Tambour échelle ECA 4000

Voir Tête captrice ECA 4000

Tambour gradué avec collier de centrage; vissé sur l’avant de l’arbre

Système-précision : ± 5 » à ± 2 »

Périodes de signal par tour : 12000 à 52000
6000 à 44000
3000 à 13000

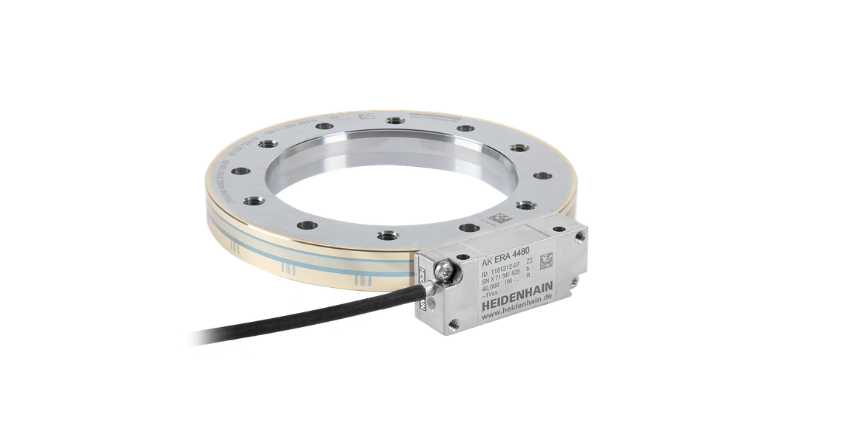

Voir Tambour échelle ERA 4000

Voir Tête de lecture ERA 4000

Codeurs angulaires avec graduation sur ruban d'acier

Ruban gradué en acier pour montage interne, version cercle complet ; le ruban de mesure est tendu sur la circonférence extérieure

Système-précision : ± 3,9 » à ± 1,6 »

Périodes de signal par tour : 36000 à 90000

Voir plus de détails

Ruban gradué en acier pour montage externe, version cercle complet ; le ruban de mesure est tendu sur la circonférence extérieure

Système-précision : ± 4,7 » à ± 1,9 »

Périodes de signal par tour : 36000 à 90000

Voir plus de détails

Ruban à mesurer en acier pour installation à l’intérieur, version cercle complet 1); Le ruban à mesurer est étiré autour de la circonférence

Système-précision : ± 3,9 » à ± 1,6 »

Périodes de signal par tour : 36000 à 90000

Ruban à mesurer en acier pour installation à l’extérieur, version cercle complet 1); Le ruban à mesurer est étiré autour de la circonférence

Système-précision : ± 4,7 » à ± 1,9 »

Périodes de signal par tour : 36000 à 90000

Découvrez la brochure Systèmes de mesure angulaire modulaires à balayage optique

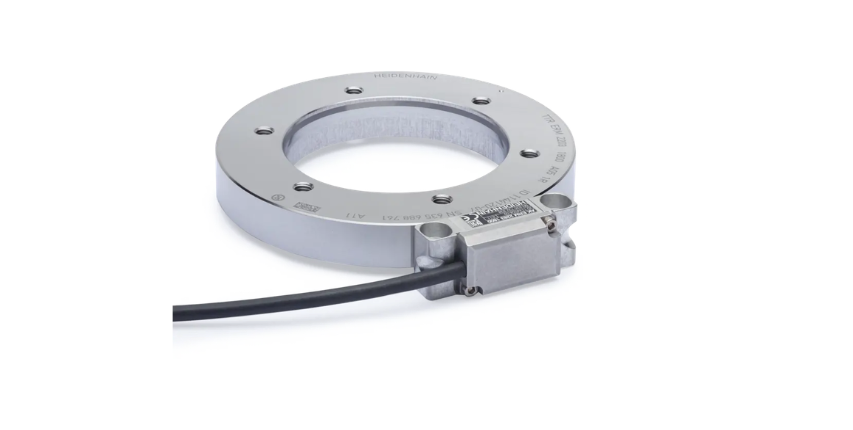

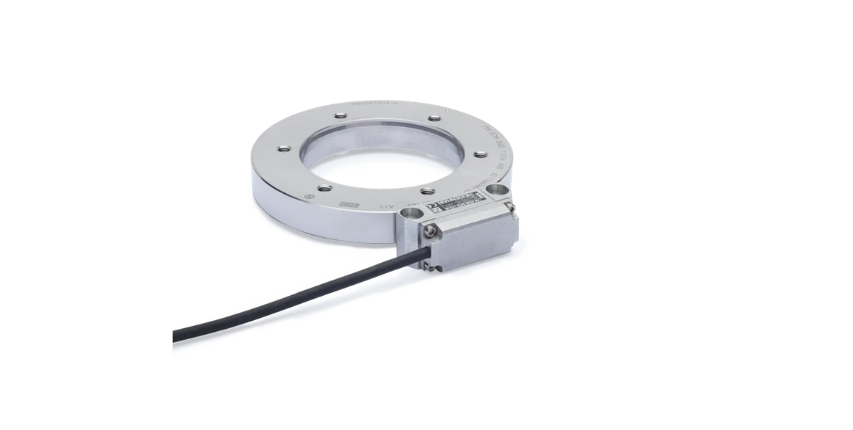

Systèmes de mesure angulaire modulaires ECM, ERM, sans roulement intégré, avec balayage magnétique

Découvrez la brochure Codeurs angulaires modulaires à balayage magnétique

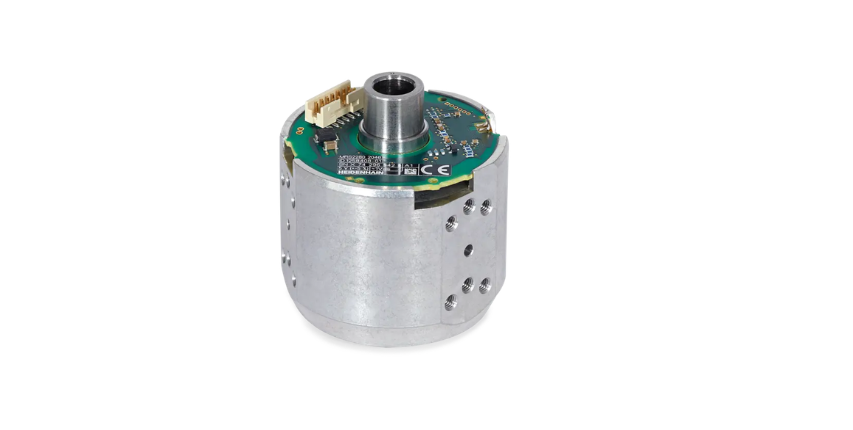

Modules de mesure angulaire

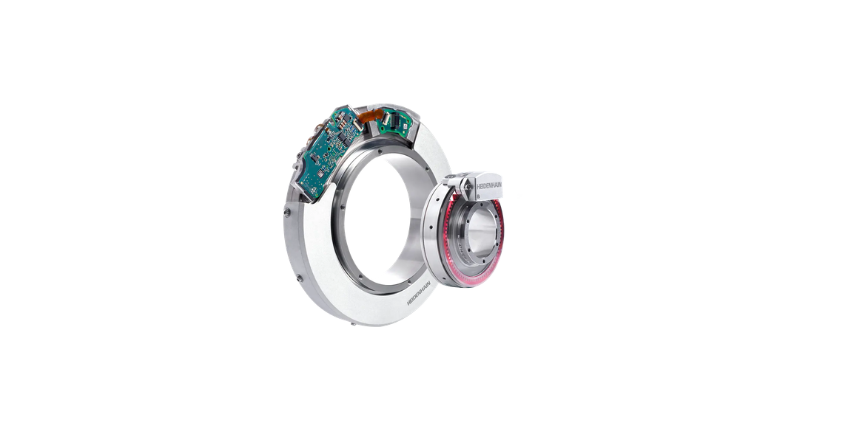

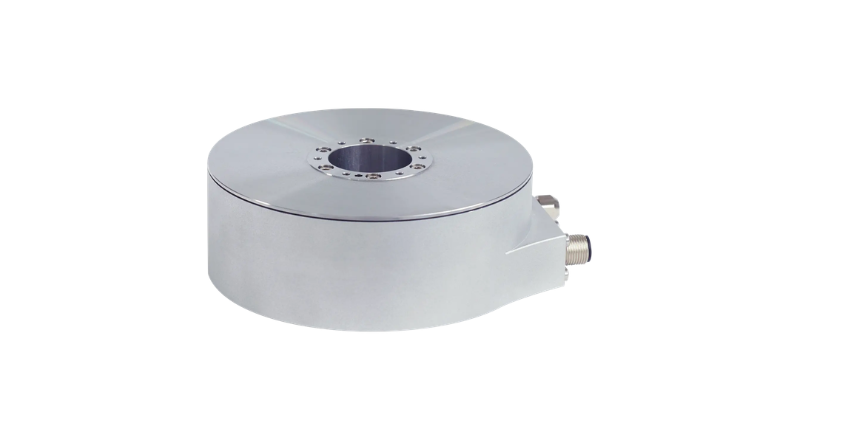

AccurET Modular 48

AccurET VHP 48

Voir plus de détails

Découvrez la brochure Angle Encoder Modules
