Capteurs Rotatifs Heidenhain

En tant que distributeur agréé HEIDENHAIN, nous proposons des codeurs angulaires permettant un positionnement extrêmement précis des axes rotatifs, avec une résolution de l’ordre de la seconde d’arc. Qu’ils soient carterisés, modulaires ou intégrés avec roulement, ils s’adaptent parfaitement à chaque application industrielle.

Codeurs rotatifs

Codeurs rotatifs externes

Découvrir

Codeurs rotatifs internes

Découvrir

Codeurs rotatifs externes

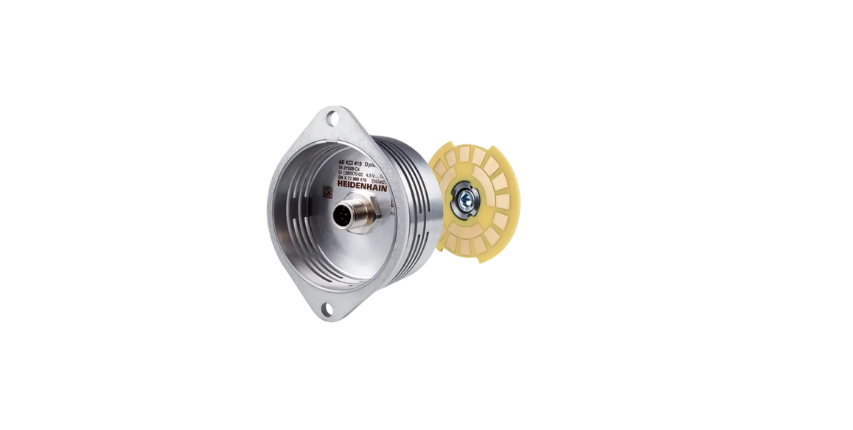

KCI 419 Dplus

Codeur linéaire absolu

  • Fonction auxiliaire pour mesurer la distance axiale
  • Balayage inductif robuste
  • Fixation axiale sur l’arbre moteur
  • Précision de positionnement : jusqu’à ± 60″
  • 524 288 positions/tour
  • Température de service max. : 100 °C
  • Interface : EnDat
  • Diamètre de l’appareil ≈ 56 mm
  • Structure robuste
  • Valeurs de positions bidimensionnelles
  • Procédures simplifiées
  • Accouplement direct de l’arbre
  • Positionnement précis
  • Accouplement flexible
  • Forme compacte

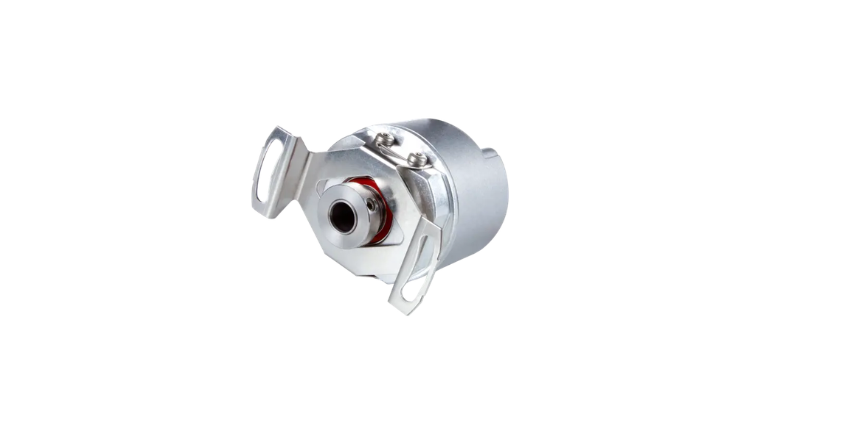

    • Série ECN/EQN 1000

    Codeurs angulaires à roulement intégré

  • Grande tolérance axiale : jusqu’à ± 0,5 mm
  • Arbre creux ouvert sur un côté : Ø 6 mm
  • Précision de positionnement : jusqu’à ± 60″
  • 8 388 608 positions/tour
  • Fonctions multitours : jusqu’à 4096 tours
  • Température de service max. : 100 °C
  • Interfaces : EnDat
  • Diamètre de l’appareil ≈ 35 mm

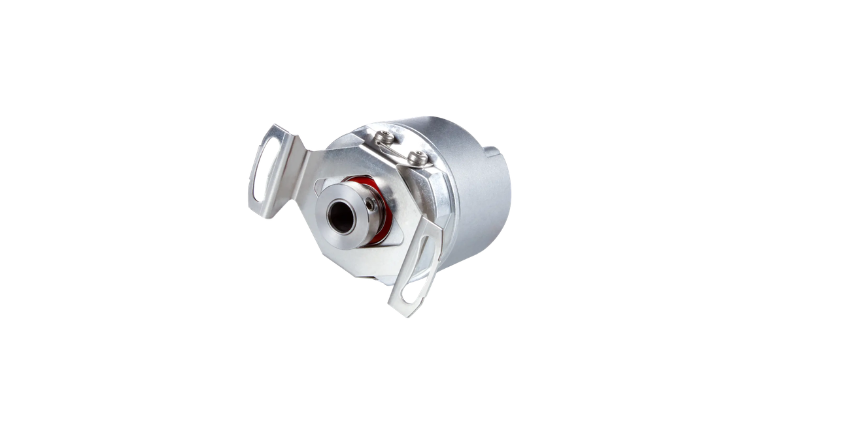

    • Série ERN 1000

    Codeur linéaire absolu

  • Grande tolérance axiale : jusqu’à ± 0,5 mm
  • Arbre creux ouvert sur un côté
  • Précision de positionnement : jusqu’à ± 18″
  • Température de service max. : 100 °C
  • Interfaces : 1 VCC, TTL et HTLs
  • Diamètre de l’appareil ≈ 35 mm
  • Accouplement direct de l’arbre
  • Positionnement précis
  • Accouplement flexible
  • Forme compacte
  • Accouplement direct de l’arbre
  • Signaux de commutation de phases
  • Accouplement flexible
  • Forme compacte

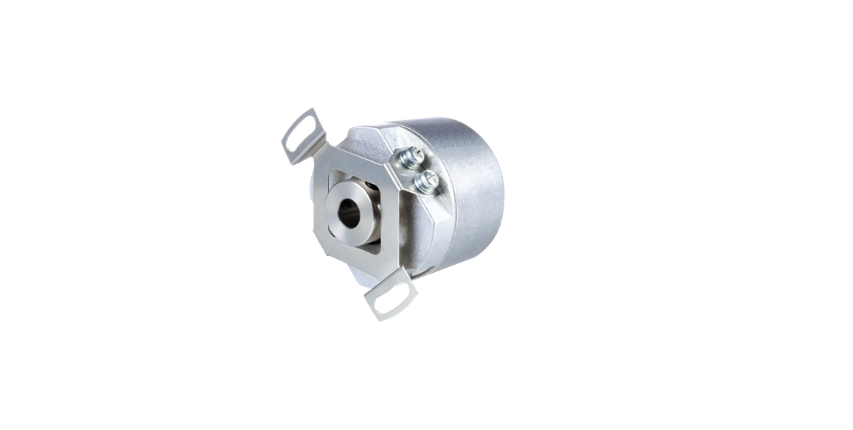

    • ERN 1023

  • Tolérance axiale : jusqu’à ± 0,15 mm
  • Arbre creux ouvert sur un côté Ø 6 mm
  • Précision de positionnement : jusqu’à ± 130″
  • Jusqu’à 8192 périodes de signal par tour
  • Température de service max. : 90 °C
  • Interface : TTL
  • Diamètre de l’appareil ≈ 35 mm

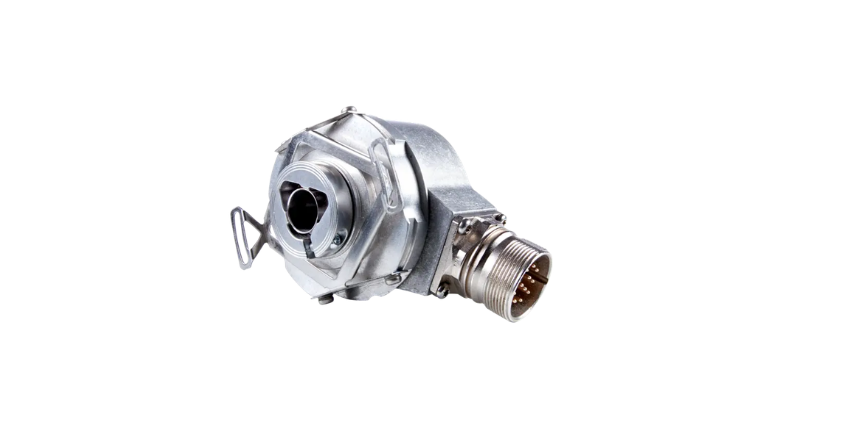

    • Série ECN/EQN 400

  • Très grande tolérance axiale jusqu’à ± 1 mm ou ± 1,5 mm
  • Arbre creux ouvert à une extrémité ou arbre creux traversant et arbre conique
  • Très haute précision de positionnement : jusqu’à ± 20″
  • 33 554 432 positions/tour
  • Fonctions multitours : jusqu’à 4096 tours
  • Température de service max. : 100 °C
  • Interfaces : EnDat, Fanuc, SSI et DRIVE-CLiQ
  • Diamètre de l’appareil ≈ 56 mm
  • Accouplement flexible
  • Sécurité fonctionnelle
  • Standard éprouvé
  • Grand choix d’interfaces
  • Grand choix d’interfaces
  • Accouplement flexible
  • Accouplement direct de l’arbre
  • Standard éprouvé

    • Série ERN 400

  • Très grande tolérance axiale : jusqu’à ± 1 mm
  • Arbre creux ouvert sur un côté ou arbre creux traversant
  • Précision de positionnement : jusqu’à ± 12″
  • Exclusion d’erreur possible pour l’accouplement du rotor
  • Température de service max. : 100 °C
  • Interfaces : 1 VCC, TTL et HTL
  • Diamètre de l’appareil ≈ 56 mm

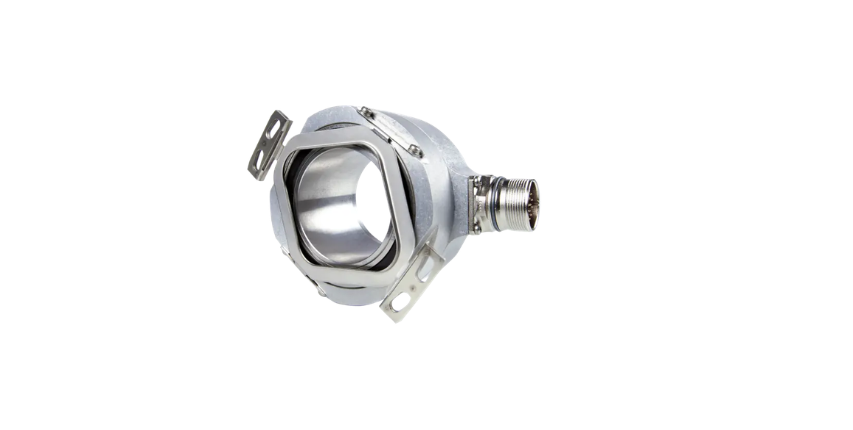

    • Série ECN 100

  • Très grande tolérance axiale : jusqu’à ± 1,5 mm
  • Arbre creux traversant jusqu’à Ø 50 mm
  • Précision de positionnement très élevée : jusqu’à ± 20″
  • 33 554 432 positions/tour
  • Température de service max. : 100 °C
  • Interface : EnDat
  • Diamètre de l’appareil ≈ 87 mm
  • Accouplement direct de l’arbre
  • Accouplement flexible
  • Positionnement précis
  • Standard éprouvé
  • Accouplement direct de l’arbre
  • Accouplement flexible
  • Grand choix d’interfaces
  • Standard éprouvé

    • Série ERN 100

  • Très grande tolérance axiale : jusqu’à ± 1,5 mm
  • Arbre creux traversant jusqu’à Ø 50 mm
  • Précision de positionnement : jusqu’à ± 16″
  • Température de service max. : 100 °C
  • Interfaces : 1 VCC, TTL et HTL
  • Diamètre de l’appareil ≈ 87 mm

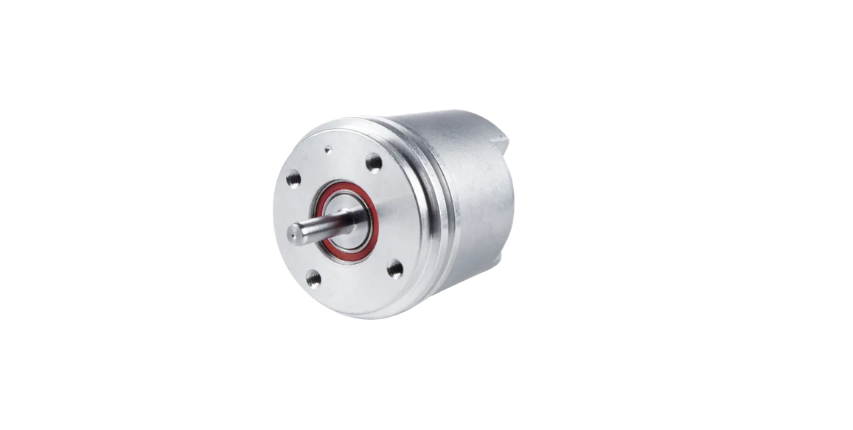

    • Série ROC/ROQ 1000

  • Bride synchro
  • Arbre plein pour accouplement d’arbre séparé
  • Précision de positionnement : jusqu’à ± 60″
  • 8 388 608 positions/tour
  • Fonctions multitours : jusqu’à 4096 tours
  • Température de service max. : 100 °C
  • Interfaces : EnDat
  • Diamètre de l’appareil ≈ 35 mm
  • Accouplement avec soufflet
  • Forme compacte
  • Standard éprouvé
  • Plusieurs fixations possibles
  • Accouplement avec soufflet
  • Forme compacte
  • Plusieurs fixations possibles
  • Grand choix d’interfaces

    • Série ROD 1000

  • Bride synchro
  • Arbre plein pour accouplement d’arbre séparé
  • Précision de positionnement : jusqu’à ± 18″
  • Température de service max. : 100 °C
  • Interfaces : 1 VCC, TTL et HTLs
  • Diamètre de l’appareil ≈ 35 mm

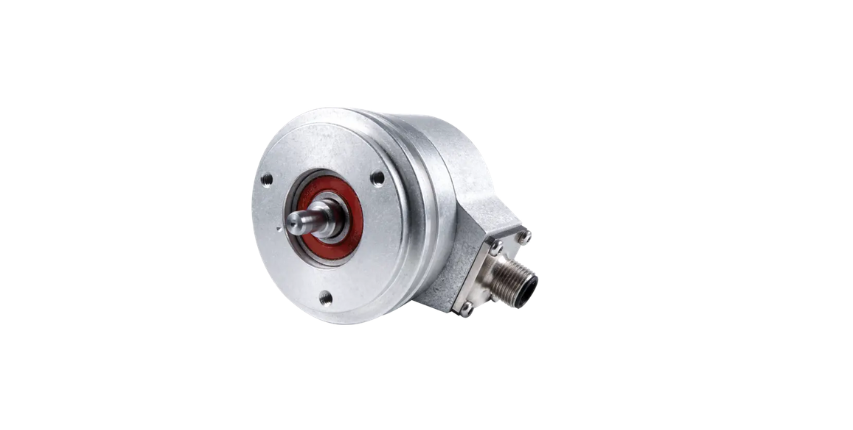

    • Série ROC/ROQ 400

  • Arbres pleins pour accouplement d’arbre séparé
  • Précision de positionnement très élevée : jusqu’à ± 10″
  • Existe dans une version avec boîtier en acier inoxydable
  • Température de service max. : 100 °C
  • 33 554 432 positions/tour
  • Fonctions multitours : jusqu’à 4096 tours
  • Interfaces : EnDat, Fanuc, SSI et DRIVE-CLiQ
  • Diamètre de l’appareil ≈ 56 mm
  • Grand choix d’interfaces
  • Sécurité fonctionnelle
  • Standard éprouvé
  • Plusieurs fixations possibles
  • Accouplement avec soufflet
  • Accouplement avec soufflet
  • Forme compacte
  • Plusieurs fixations possibles
  • Grand choix d’interfaces

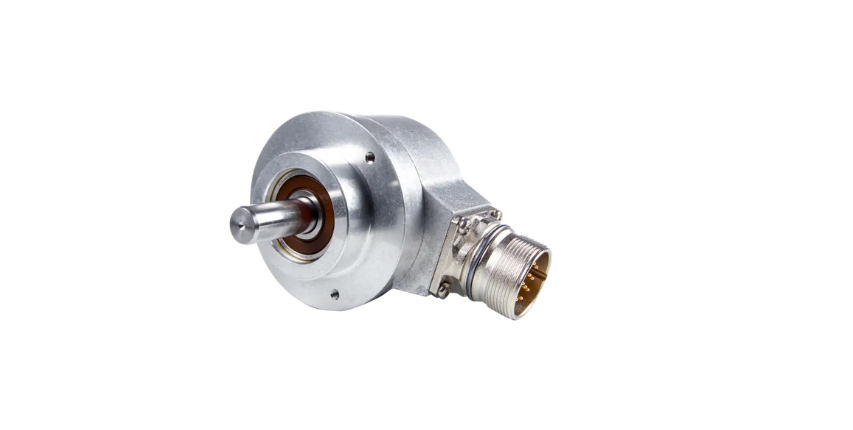

    • Série ROD 400

  • Bride synchro
  • Arbre plein pour accouplement d’arbre séparé
  • Précision de positionnement : jusqu’à ± 18″
  • Température de service max. : 100 °C
  • Interfaces : 1 VCC, TTL et HTLs
  • Diamètre de l’appareil ≈ 35 mm

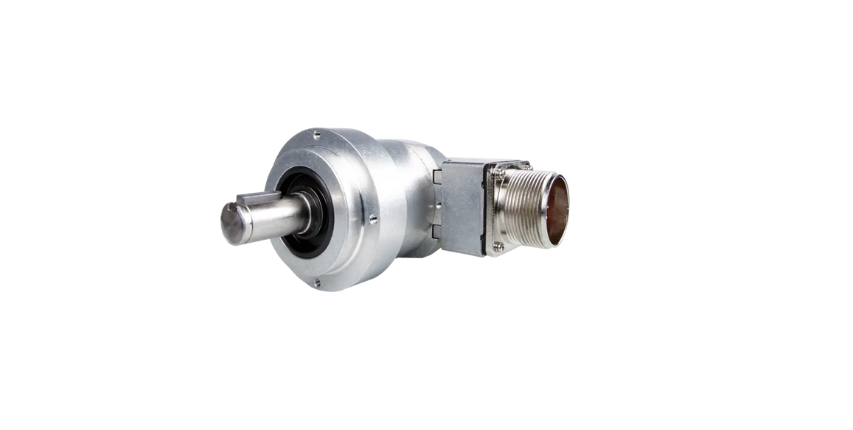

    • Série ROD 600

  • Arbres pleins pour accouplement d’arbre séparé
  • Précision de positionnement : jusqu’à ± 13″
  • Jusqu’à 5000 périodes de signal/tour
  • Température de service max. : 85 °C
  • Indice de protection IP66
  • Interfaces : HTL et TTL
  • Diamètre de l’appareil ≈ 66 mm
  • Positionnement précis
  • Technique éprouvée
  • Accouplement avec soufflet
  • Sens de raccordement flexible
  • Positionnement précis
  • Technique éprouvée
  • Exécution robuste

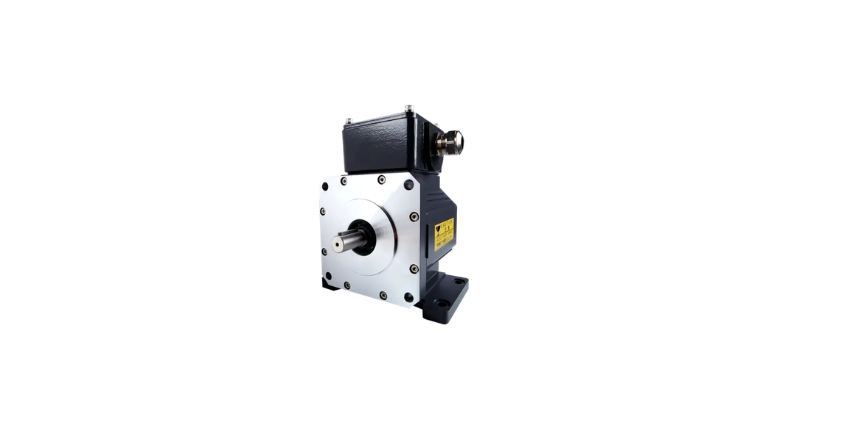

    • ROD 1900

  • Capacité de charge élevée du palier (150 N en axial et 200 N en radial)
  • Arbres pleins d’un côté et traversants avec clavette
  • Version avec système de refroidissement à chemise d’eau sur demande
  • Précision de positionnement : jusqu’à ± 27″
  • Température de service max. : 70 °C
  • Interfaces : HTL et HTLs
  • Diamètre de l’appareil ≈ 120 mm

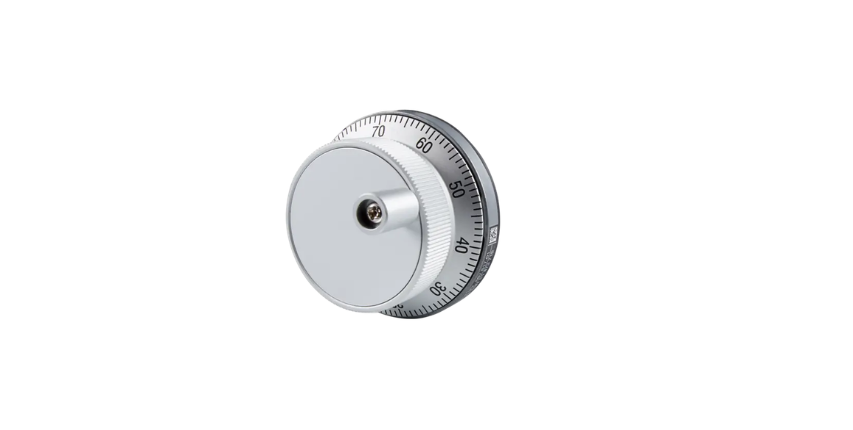

    • HR 1120

  • Version encastrable
  • 100 positions de crantage par tour
  • Interface : TTL
  • Diamètre de l’appareil : 60 mm
  • Montage facile
  • Forme compacte
  • Exécution pratique

    • Retrouvez la documentation

    Encoders for Servo Drives

    Codeurs rotatifs internes

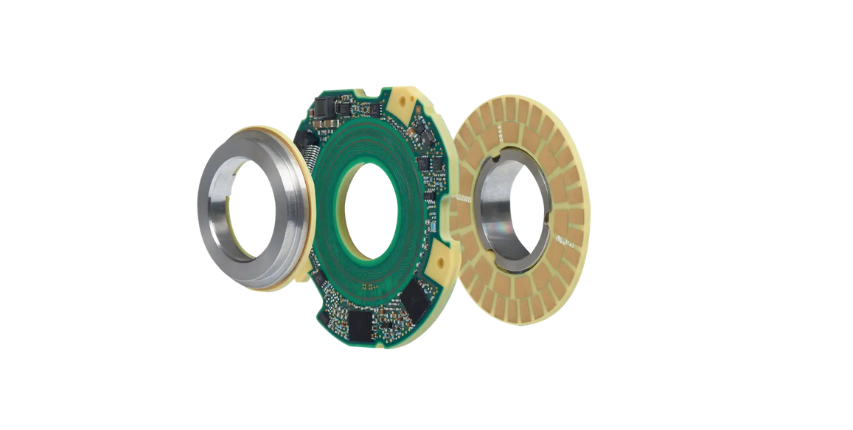

    Série KCI 120 Dplus

  • Fonction supplémentaire pour une deuxième mesure de position
  • Grande tolérance axiale jusqu’à ± 0,5 mm
  • Arbre creux traversant Ø 19 mm
  • Balayage inductif robuste
  • Précision de positionnement : jusqu’à ± 40″
  • 1 048 576 positions/tour
  • Température de service max. : 115 °C
  • Interface : EnDat
  • Diamètre de l’appareil ≈ 81 mm
  • Structure robuste
  • Valeurs de positions bidimensionnelles
  • Sécurité fonctionnelle
  • Forme compacte
  • Accouplement direct de l’arbre
  • Sécurité fonctionnelle
  • Accouplement flexible
  • Forme compacte

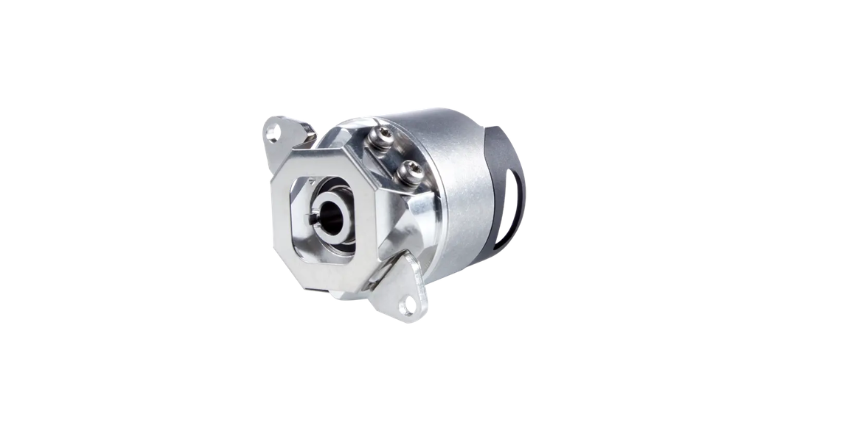

    • Série ECN/EQN 1100

  • Accouplement statorique pour surface plane
  • Tolérance axiale : jusqu’à ± 0,5 mm
  • Arbre creux ouvert à une extrémité
  • Précision de positionnement : jusqu’à ± 60 »
  • 8 388 608 positions/tour
  • Fonctions multitours : jusqu’à 4096 tours
  • Température de service max. : 115 °C
  • Interfaces : EnDat
  • Diamètre de l’appareil ≈ 35 mm

    • Série ECN/EQN 1300

  • Grande tolérance axiale jusqu’à ± 0,5 mm
  • Arbre conique
  • Très haute précision de positionnement : jusqu’à ± 20″
  • 33 554 432 positions/tour
  • Fonctions multitours : jusqu’à 4096 tours
  • Température de service max. : 115 °C
  • Analyse de diverses  sondes de température externes
  • Interfaces : EnDat et DRIVE-CLiQ
  • Diamètre de l’appareil ≈ 56 mm
  • Sécurité fonctionnelle
  • Exécution robuste
  • Accouplement flexible
  • Standard éprouvé
  • Structure robuste
  • Sécurité fonctionnelle
  • Large champ d’application
  • Forme compacte

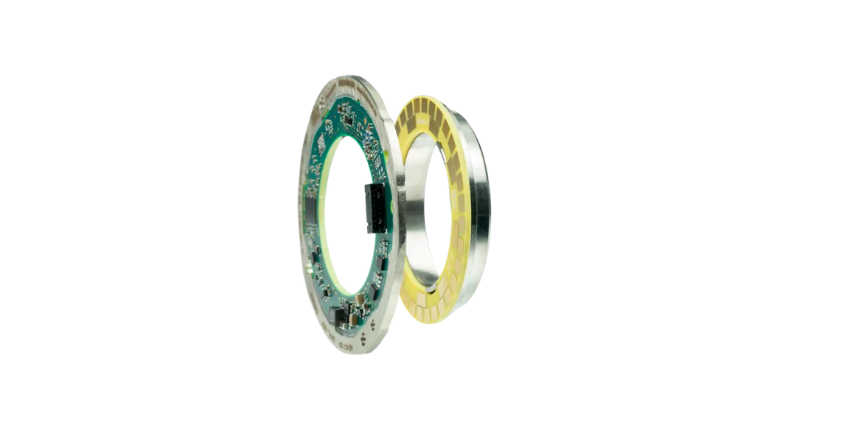

    • Série KCI/KBI 100

  • Grande tolérance axiale jusqu’à ± 0,5 mm
  • Arbre creux traversant Ø 30 mm / Ø 40 mm
  • Balayage inductif robuste
  • Précision de positionnement : jusqu’à ± 40″
  • 524 288 positions/tour
  • Fonction multitours : jusqu’à 65 536 tours
  • Température de service max. : 115 °C
  • Interface : EnDat
  • Diamètre de l’appareil ≈ 74 mm

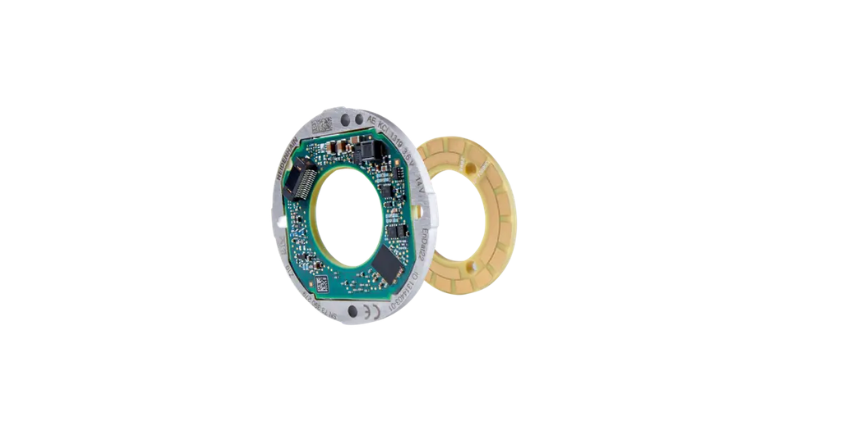

    • Série KCI/KBI 1300

  • Grande tolérance axiale jusqu’à ± 0,5 mm
  • Arbre creux traversant : Ø 25 mm
  • Balayage inductif robuste
  • Précision de positionnement : jusqu’à ± 90″
  • 524 288 positions/tour
  • Fonction multitours : jusqu’à 65 536 tours
  • Température de service max. : 115 °C
  • Interface : EnDat
  • Diamètre de l’appareil ≈ 59 mm
  • Structure robuste
  • Sécurité fonctionnelle
  • Large champ d’utilisation
  • Forme compacte
  • Exécution robuste
  • Sécurité fonctionnelle
  • Large champ d’utilisation
  • Forme compacte

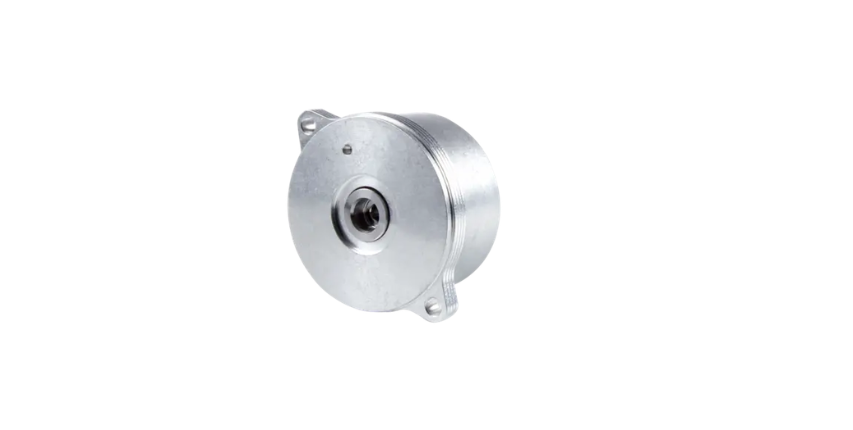

    • Série ECI/EBI/EQI 1100

  • Grande tolérance axiale jusqu’à ± 0,4 mm
  • Arbre creux ouvert à une extrémité
  • Balayage inductif robuste
  • Précision de positionnement : jusqu’à ± 120″
  • 524 288 positions/tour
  • Fonctions multitours : jusqu’à 65 536 tours
  • Température de service max. : 115 °C
  • Interface : EnDat
  • Diamètre de l’appareil ≈ 35 mm

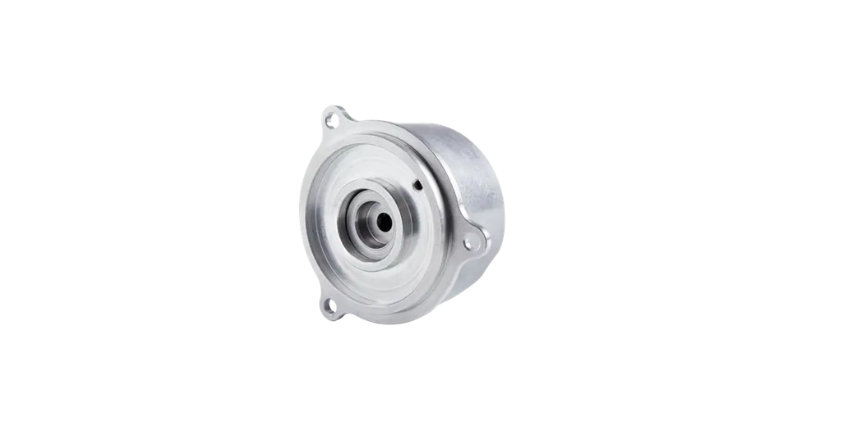

    • Séries ECI/EBI/EQI 1300

  • Grande tolérance axiale jusqu’à ± 0,5 mm
  • Arbre creux ouvert sur un côté
  • Balayage inductif robuste
  • Précision de positionnement : jusqu’à ± 65″
  • 524 288 positions/tour
  • Fonction multitours : jusqu’à 65 536 tours
  • Température de service max. : 115 °C
  • Analyse de diverses sondes de température externes
  • Mécaniquement compatible avec la série ECN/EQN 1300 et un résolveur de taille 21
  • Interfaces : EnDat et DRIVE-CLiQ
  • Diamètre de l’appareil ≈ 56 mm
  • Exécution robuste
  • Sécurité fonctionnelle
  • Large champ d’utilisation
  • Forme compacte
  • Exécution robuste
  • Large champ d’utilisation
  • Forme compacte

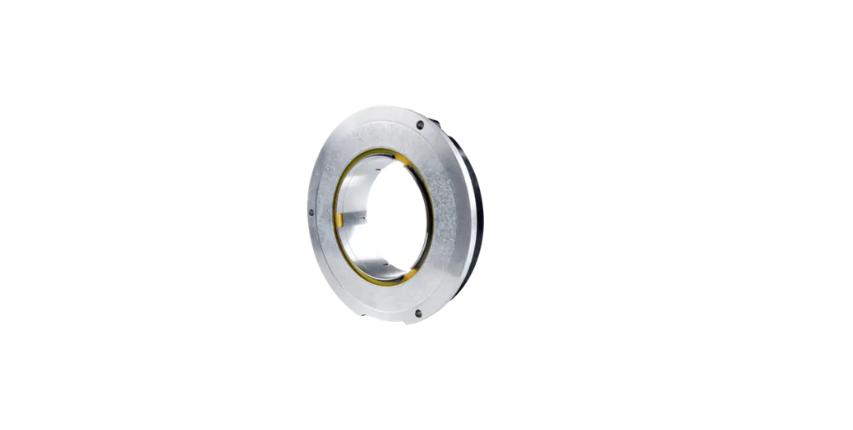

    • Série ECI/EBI 100

  • Grande tolérance axiale jusqu’à ± 0,3 mm
  • Arbre creux traversant : Ø 50 mm
  • Balayage radial inductif robuste
  • Précision de positionnement : jusqu’à ± 90″
  • 524 288 positions/tour
  • Fonction multitours : jusqu’à 65 536 tours
  • Température de service max. : 115 °C
  • Analyse de diverses  sondes de température externes
  • Interface : EnDat
  • Diamètre de l’appareil ≈ 87 mm

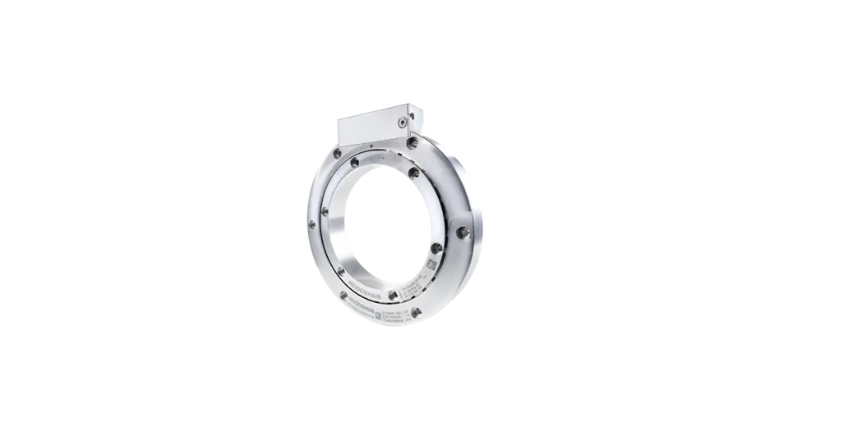

    • Série ECI/EBI 4000

  • Très grande tolérance axiale jusqu’à ± 1,5 mm
  • Arbre creux traversant Ø 90 mm et Ø 180 mm
  • Balayage inductif radial robuste
  • Précision de positionnement : jusqu’à ± 25″
  • 1 048  576 positions/tour
  • Fonction multitours : jusqu’à 65 536 tours
  • Température de service max. : 115 °C
  • Analyse de diverses  sondes de température externes
  • Interfaces : EnDat et DRIVE-CLiQ
  • Diamètre de l’appareil ≈ 160 mm et 250 mm
  • Exécution robuste
  • Sécurité fonctionnelle
  • Large champ d’utilisation
  • Forme compacte
  • Exécution robuste
  • Standard éprouvé
  • Accouplement flexible
  • Signaux de commutation
  • Positionnement précis

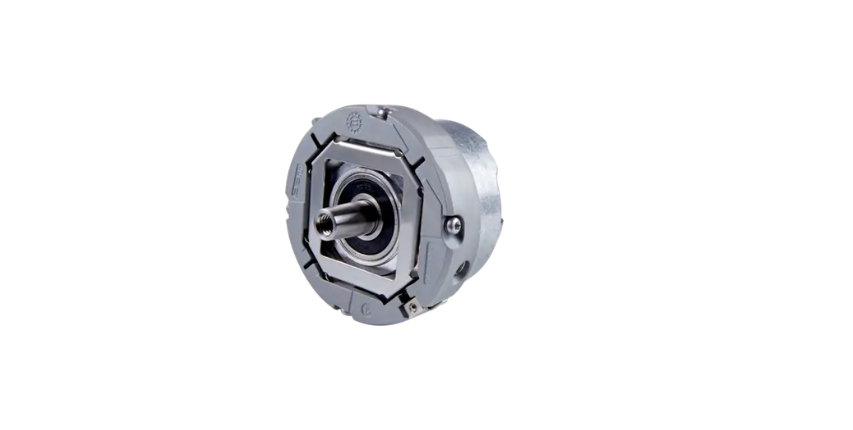

    • Série ERN 1300

  • Grande tolérance axiale jusqu’à ± 0,5 mm
  • Arbre conique
  • Très haute précision de positionnement : jusqu’à ± 16″
  • Température de service max. : 120 °C
  • Interface : 1 VCC et TTL
  • Diamètre de l’appareil ≈ 56 mm

    • ERN 1023

  • Tolérance axiale : jusqu’à ± 0,15 mm
  • Arbre creux ouvert sur un côté Ø 6 mm
  • Précision de positionnement : jusqu’à ± 130″
  • Jusqu’à 8192 périodes de signal par tour
  • Température de service max. : 90 °C
  • Interface : TTL
  • Diamètre de l’appareil ≈ 35 mm
  • Accouplement direct de l’arbre
  • Signaux de commutation de phases
  • Accouplement flexible
  • Forme compacte
  • Accouplement direct de l’arbre
  • Signaux de commutation de phases
  • Accouplement flexible
  • Forme compacte

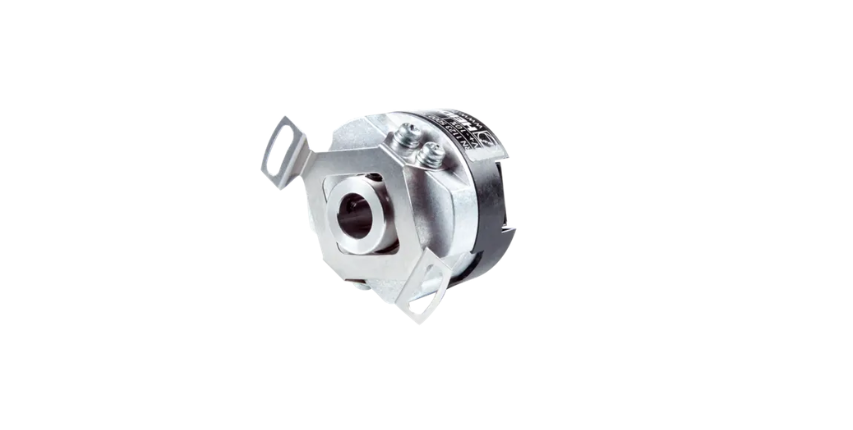

    • ERN 1123

  • Tolérance axiale : jusqu’à ± 0,15 mm
  • Arbre creux traversant
  • Précision de positionnement : jusqu’à ± 130″
  • Jusqu’à 8192 périodes de signal par tour
  • Température de service max. : 90 °C
  • Interface : TTL
  • Diamètre de l’appareil ≈ 35 mm

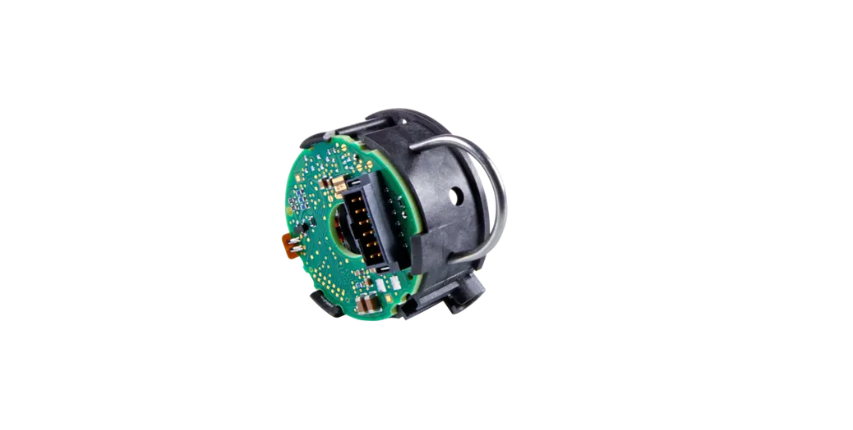

    • Série ERO 1400

  • Tolérance axiale : jusqu’à ± 0,1 mm
  • Arbre creux traversant, ouvert sur un côté
  • Précision de positionnement : jusqu’à ± 112″
  • Jusqu’à 37 500 périodes de signal/tour
  • Température de service max. : 70 °C
  • Interfaces : 1 VCC et TTL
  • Diamètre de l’appareil ≈ 35 mm
  • Accouplement direct de l’arbre
  • Résolution élevée
  • Forme compacte
    • Exécution robuste
    • Conception modulaire
    • Vitesses de rotation élevées
    • Forme compacte

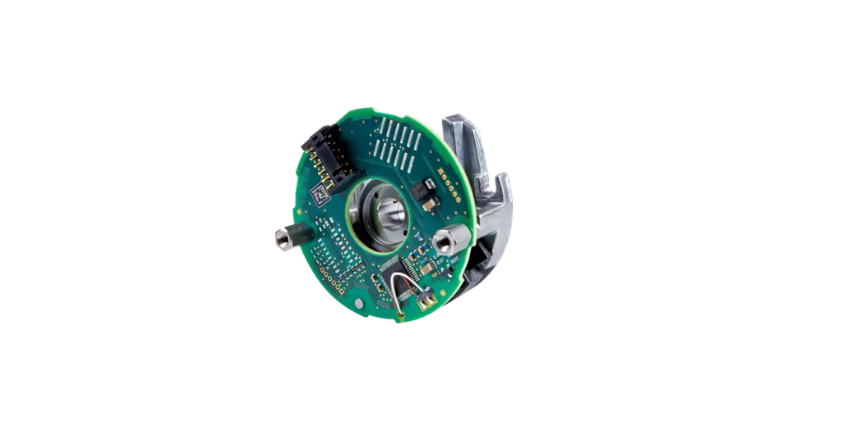

    Série ERO 1200

  • Tolérance axiale : jusqu’à ± 0,2 mm
  • Arbre creux traversant
  • Constitué d’une tête captrice et d’un disque gradué
  • Précision de positionnement : jusqu’à ± 60″
  • Température de service max. : 100 °C
  • Interfaces : 1 VCC et TTL
  • Diamètre de l’appareil ≈ 52 mm

    • Série AEF 1300

  • Grande tolérance axiale jusqu’à ± 0,5 mm ou ± 1,5 mm
  • Arbre conique
  • Précision de positionnement : jusqu’à ± 20″
  • 8 388 608 positions/tour
  • Température de service max. : 100 °C
  • Analyse de diverses  sondes de température  externes
  • Interfaces : EnDat et SSI
  • Diamètre de l’appareil ≈ 56 mm
  • Exécution robuste
  • Accouplement flexible
  • Standard éprouvé

    • Retrouvez la documentation

    Rotary Encoders

    Une question ?

    Nos équipes sont disponibles pour vous accompagner que ce soit pour vos projets industriels ou pour une demande Heidenhain.

    CONTACTEZ-NOUS
